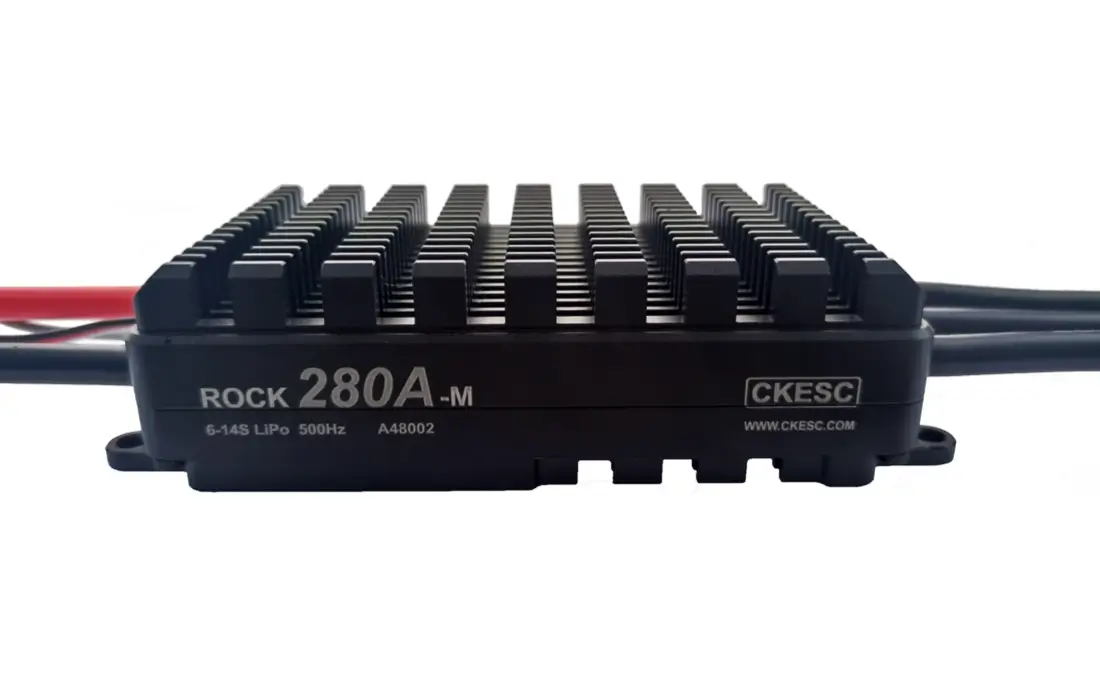

ROCK 280A-M
- 工业级专业程序，安全可靠
- 高可靠启动算法，无惧逆风启动
- 剧变油门抗丢相，快速油门响应，降低坠机风险
- 高度智能化，自适应工作参数
- 安全匹配
- 规格：280A 6~14S
- 零售价：¥3599
产品特点
- 多重保护安全：低压保护、高压保护、启动保护、堵转保护、过温保护、过流保护、过载保护、失控保护
- 可软件设置旋转方向
- 优质元器件，性能可靠低内阻MOS，瞬时耐流强
- 串口输出实时数据：电源电压、电机转速、电流、电调温度及调试数据等
- 屏蔽信号线降低干扰
- 光电隔离的信号输入、输出接口隔离干扰
- 防水等级：IP55/可定制IP68
- 轻量化设计，简单易用，稳定可靠，抗干扰能力强，调速性能良好
保护功能
- 低压保护:默认关闭(可定制开启)。
- 高压保护:电源电压超过允许值时禁止电机启动。
- 启动保护:启动不成功,限制启动电流,自动重新启动。
- 堵转保护:正常运转中发生堵转(一般为外力所致)尝试重新启动(注意高油门时发生堵转可能损坏电调)。
- 过温保护:温度超过120°C,最大输出功率缓慢降低,最多可降至满油门功率40%,温度降低后恢复原功率。
- 过流保护:限制峰值电流不超极限值。
- 过载保护:当识别到电机负载过重时,会限制最大油门以保护动力系统。
- 失控保护:丢失信号200ms后逐渐降低输出功率,在1~2秒内为快速降低油门到50%以下,然后缓慢降低油门至停机。
技术参数
型号:ROCK 280A -M
支持锂电:6~14S（高于65V禁止启动）
持续工作电流: 220A（特定散热条件）
瞬时工作电流（1秒）:320A
最大工作电流（3秒）：280A
产品尺寸:128*64.6*32.5mm
电调重量:370g
待机功耗:≤10mA@60V
防水等级:IP55
油门行程范围:1000~2000us(默认值)
油门刷新率:50~500Hz（建议100~400Hz）
油门响应时间:300ms（默认值，可定制）
电源线:硅胶线-红色/黑色-8AWG-150mm
输出相线：硅胶线-黑色-8AWG-100mm
信号线：UL1533-24AWG-灰色-530mm
数据反馈线：PVC排线-30芯—黑红白-70mm
外壳材质：航空铝合金，表面阳极氧化处理
BEC输出：无
输入信号电平：3.3~5V
温度保护点：120℃
运行环境温度：-20~+65℃
通讯方式：PWM
保存温度：-10~+40℃
- 油门响应时间：电调接收到10%~100% 阶跃油门时，油门在规定时间内达到最大值，但通常电机转速滞后油门100~150ms。
- 可根据客户需要定制性能参数，包括但不限于保护温度，响应时间等。
负载测试
测试条件：环境温度25℃，电源电压48V，数据仅供参考
- 负载电流100A，外壳无遮盖、正面风速19.0m/s散热条件下，起始温度28℃，经7分钟测试，工作正常，MOS温度67℃
- 负载电流100A，置于纸盒（20*19*5cm）无风散热条件下，起始温度28℃，经7分钟测试，工作正常，MOS温度112℃
* 特定散热条件(低环境温度，吹风，辅助散热面，反馈MOS温度低于120℃)，可以持续运行220A，持续高温工作会降低电调使用寿命，建议实际应用中，保持反馈MOS温度在105℃以下。
工程图
